首頁
/
產品系列
/
SG / SGL
產品特點
減速機性能資料 /
轉動慣量
線圖尺寸 L1-Stage
(Ratio: 3~10)
線圖尺寸 L2-Stage
(Ratio: 15~100)
SG系列
SGL系列

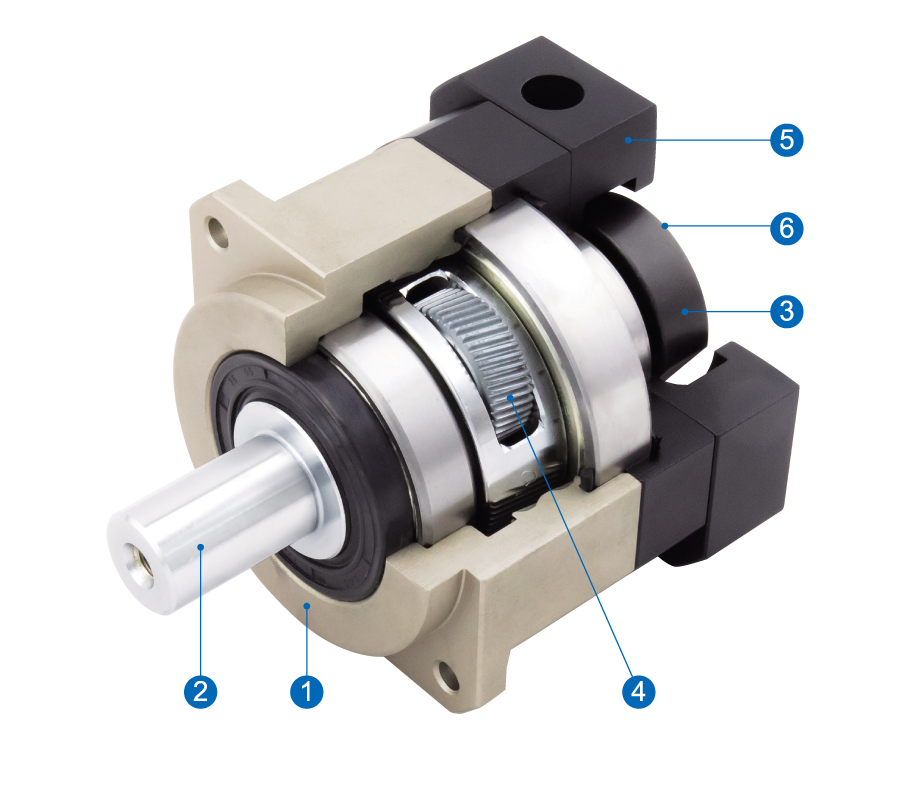

齒輪箱和內環齒輪採一體式設計,結構緊湊、精密度高、輸出扭矩大。
行星臂架與輸出軸採一體式的設計結構,確保最大耐扭力剛性及穩定性。
輸入端與馬達的連接機構,採用筒夾式的鎖緊經動平衡分析,以確保在高輸入轉速下結合介面同心度和零背隙的動力傳遞。
齒輪材質選用鉻鉬釩合金鋼,經調質熱處理至基材硬度 HRC25 度,在利用氣體氮化方式將齒輪表面硬度提昇至600HV,以獲得最佳的耐磨耗及耐衝擊韌性。
馬達連接板和襯套採模組化設計,適用於任何廠牌、型式的伺服馬達。
減速機結構採螺旋齒輪設計,齒型齒合率為一般正齒輪的二倍以上,具有運轉平順、低噪音高輸出扭距和低背隙的特性。
規格
尺寸(mm):
042 / 060 / 090 / 115 / 142 / 180
減速機比:
3-100:1
最大輸入轉速(rpm):
6,000-10,000
額定輸入轉速(rpm):
3,000-5,000
背隙(arcmin):
單段3-10、雙段15-100
容許徑向力(N):
780-14500
使用壽命(hrs):
20,000-10,000連續運轉
噪音值(dbA/1m):
56-67
防護等級:
IP65
潤滑:
合成潤滑油脂
產品特點
.額定輸出力矩最高可達1,215 Nm。
.最大徑向負載能力14,500 N;最大軸向負載能力7,250 N。
.低背隙、低噪音、高效率。極精密背隙可達1弧分,高階應用性能。
.一體成型行星齒輪架與輸出軸,高扭轉剛性、高徑向負載能力。
.齒輪經獨特熱處理與研磨加工至最佳精度與耐磨耗度。
.一體成型齒箱,高精密度、高輸出力矩。
.滿針排列行星齒輪針狀軸承。
.IP65防護等級、全合成潤滑油。
